背景知識
航空母艦,是一種以艦載機為作戰武器的大型水面艦艇,可以供艦載機起飛和降落,通常擁有巨大的飛行甲板和艦島。其中飛行甲板是航空母艦上供飛機起降和停放的上層甲板,因?yàn)殇摪逡惺芘炤d機起降沉重強大的沖擊和高摩擦力,還要承受噴氣式飛機高達幾千度的火焰燒蝕,所以建造航母甲板需要具備高屈強比、高韌性、抗氧化、耐高溫、不變形以及抗低溫等特性,對建造鋼材要求極高。
客戶需求
客戶需要對航母甲板和航母鋼柱的質量進行檢測,通過高強度的沖擊試驗,對比沖擊實驗前后的形變量,從而確定建造鋼材是否符合要求。
待解決問題
航母與普通水面艦艇不同,對鋼材的要求很苛刻,如果甲板鋼材和鋼結構不過關,艦載機著艦時就可能通過阻攔索將甲板給掀起來。所以對建造鋼材的質量檢測就顯得尤為重要。本次檢測由于待檢測的鋼柱無法移動,且沖擊撞頭重5噸左右,導致掃描環境的局限性很大,掃描的難度較大。
解決方案

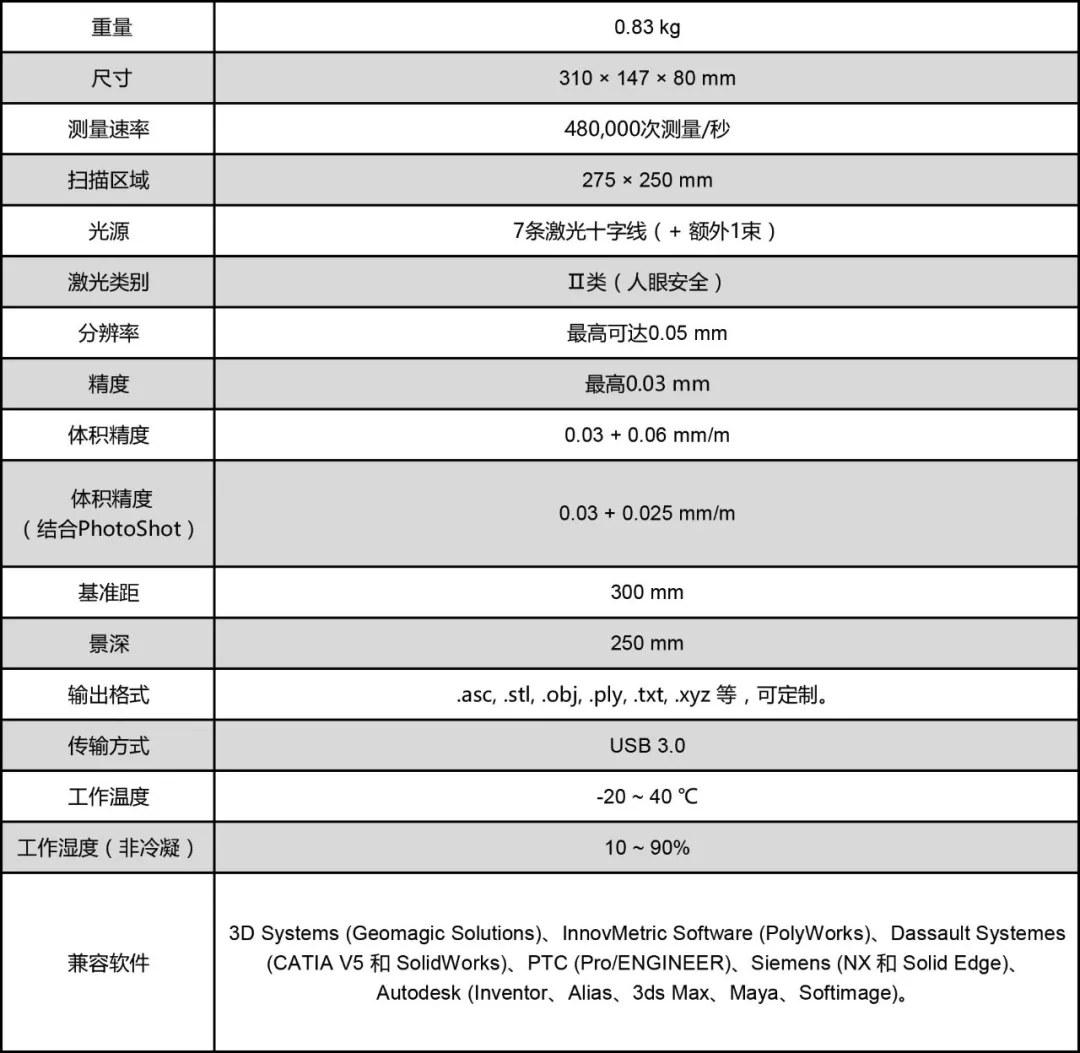

中觀的AE工程師使用高精度手持式激光三維掃描儀對沖擊實驗前后的鋼柱和甲板進行三維掃描。通過數據比對來分析形變量,或截取截面分析形變量。本次使用的產品是中觀的ZGScan手持式三維掃描儀,其主要特點是手持掃描、非接觸式測量、操作便捷、高精度、與主流三維軟件無縫對接,無需固定安裝,不受外部因素影響。具體參數如下:

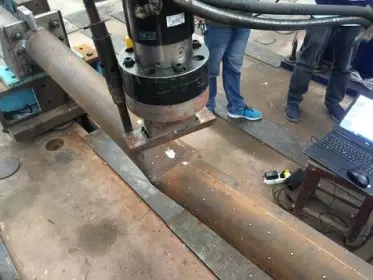

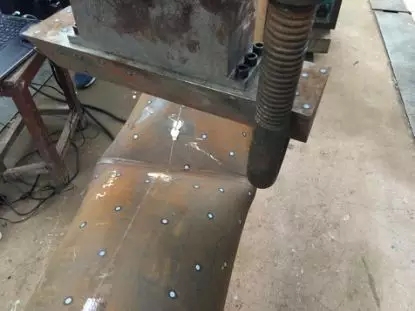

掃描現場

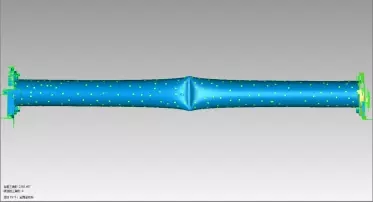

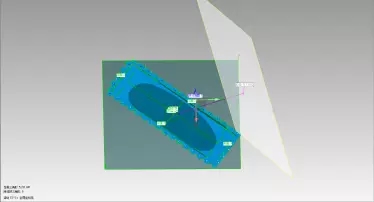

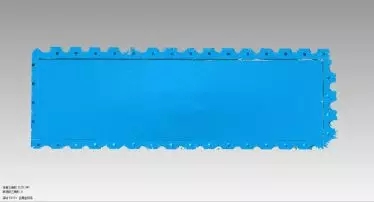

掃描數據
整個掃描過程耗時8分鐘,2分鐘生成數據模型。獲取的三維數據速度快、精度高、數據完整。不僅證實了ZGScan手持式三維掃描儀能在復雜、苛刻的掃描環境下完成對鋼材的質量檢測,還能降低人力物力和時間成本??蛻魧Υ朔浅M意。
