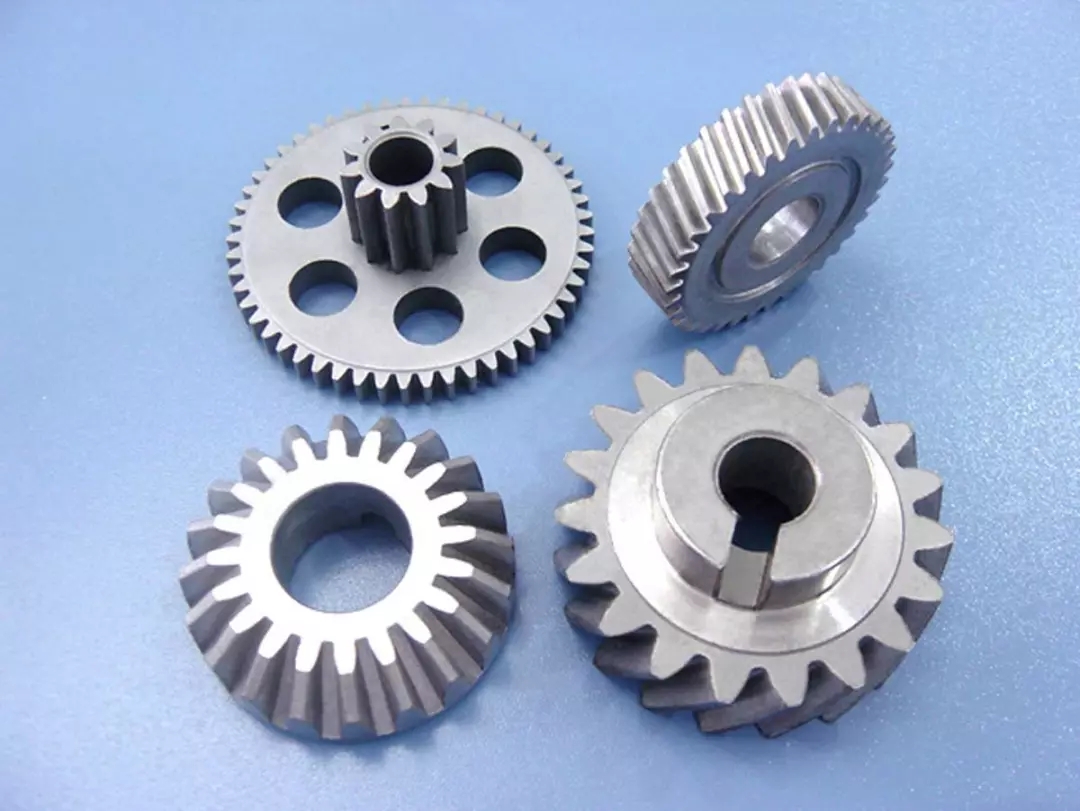

齒輪傳動是目前運用最普遍的機械傳動方式之一,具備高效、精密、穩定、傳動方式多樣等特性,能滿足復雜的生產工藝需求。隨著科技進步與生產需求的提高,齒輪傳動也逐漸向更精密、更復雜、壽命更長的方向發展,齒輪結構更復雜、尺寸更大型、精度要求更嚴格,備受國內外工業領域的重視。但在實際生產工況下,個別齒輪的局部失效將導致整套設備乃至整條生產線癱瘓,給生產帶來不可逆轉的損失,因此齒輪失效的預防與修復一直是企業關注的重中之重。

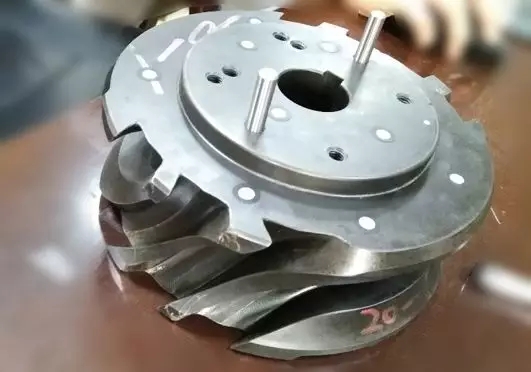

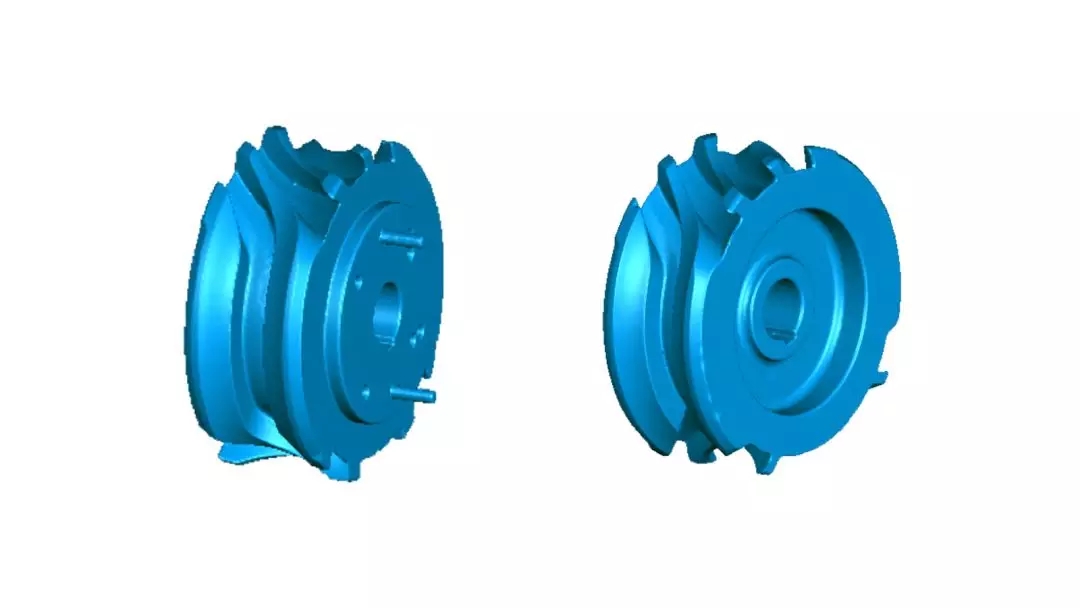

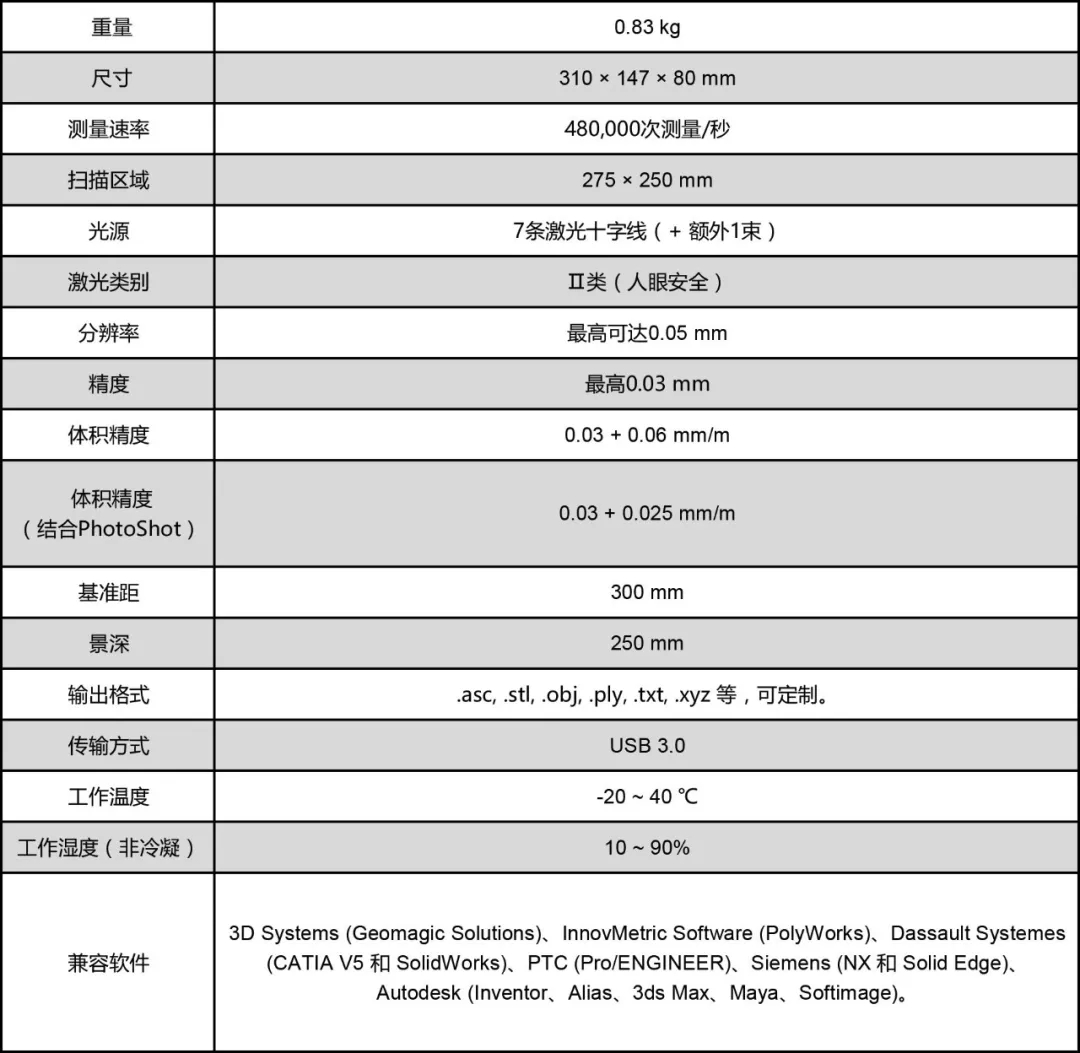

客戶需求 某汽車零配件有限公司 該公司主要生產東風汽車通用零配件,是汽車零配件制造領域的代表企業之一,客戶需要對精密齒輪進行逆向設計,用于預防和修復齒輪失效。 待解決的問題 精密齒輪指在參數尺寸及性能要求上非常高,參數包括齒頂圓外徑、齒根圓外徑、模數、分度圓直徑(又稱公法線)、分度圓齒厚、壓力角、斜齒傾斜角度、齒圏跳動公差等,傳統的預防和修復方法應用局限性大、時間長且精度不高,一些方法只能暫時維持生產并未從實質上對失效齒輪進行修復。 解決方案 使用智能手持式激光3D掃描儀對齒輪進行掃描,能夠輕松高效地獲取精準的三維數據,有助于更快速、精準地修復失效齒輪。本次使用的產品是中觀的ZGScan智能手持激光3D掃描儀,其主要特點是手持掃描、非接觸式測量、操作便捷、高精度、與主流三維軟件無縫對接,無需固定安裝,不受外部因素影響。具體參數如下: 掃描現場 掃描結果 整個掃描過程耗時5分鐘,1分鐘生成數據模型,獲取的三維數據速度快、精度高、數據完整,極大地提高了逆向工程的前期工作效率,也極大地促進了失效齒輪的預防和修復工作,客戶對中觀的手持式三維掃描儀非常認可。
